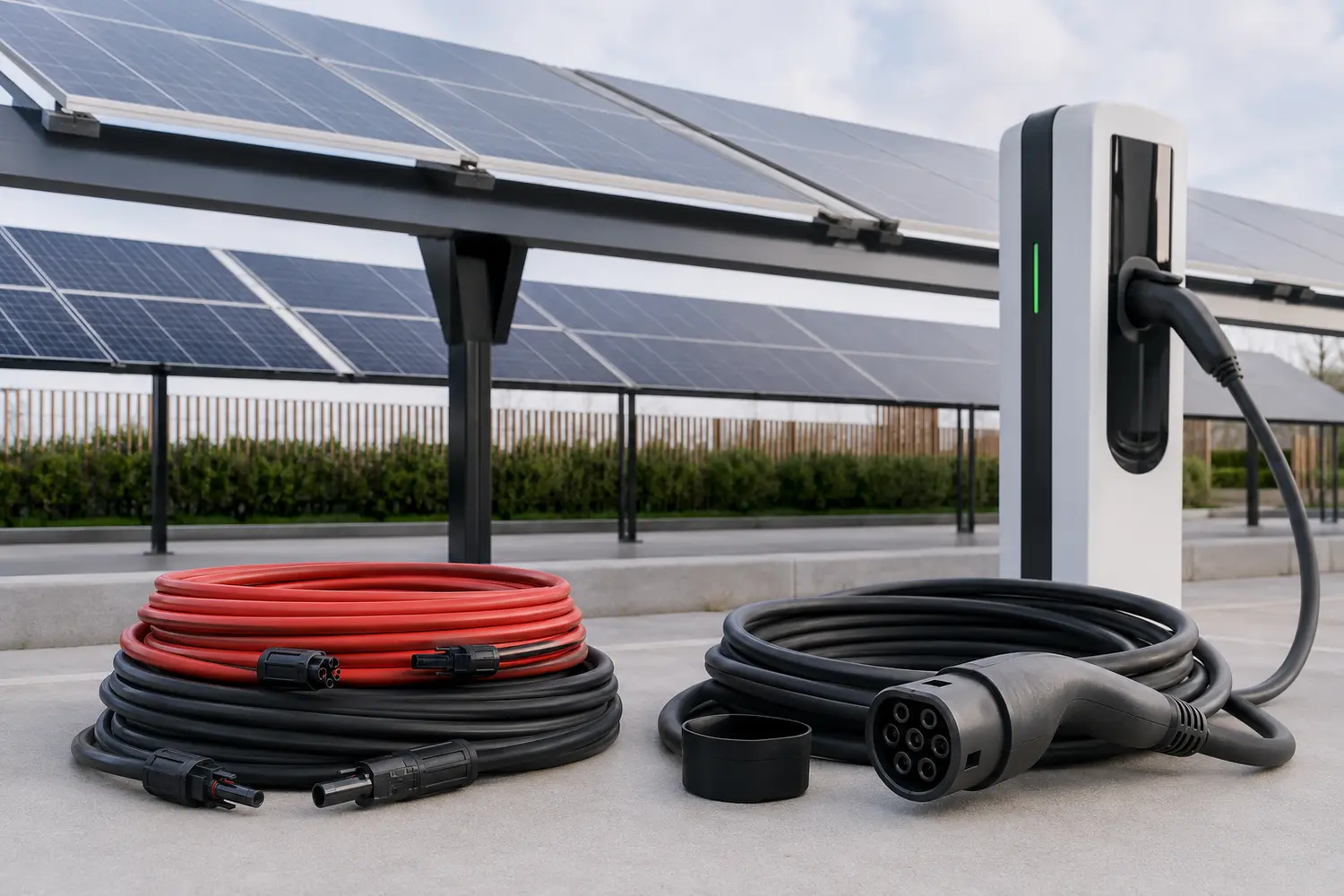

Câble de recharge véhicule électrique
Mode 3 · Type 2
Câbles de recharge VE Type 2 Mode 3, monophasés ou triphasés, 16 A à 32 A et plus. Fourniture pour bornes, parkings et flottes en France.
COMPRENDRE LA GAMME
Le câble adapté à
votre application.
Le câble de recharge relie le véhicule à la borne en assurant la puissance et les fonctions de contrôle. Il doit correspondre au mode de charge, au connecteur, au nombre de phases et au courant. Pour le câblage fixe en amont de la borne, une étude distincte détermine la section, la protection et le mode de pose.
La désignation seule ne permet pas de valider un produit. SUDOIN rapproche la demande de l’usage, de la tension, du mode de pose, de l’environnement et des documents exigés. La référence définitive est confirmée dans l’offre avec sa fiche technique et, lorsque le RPC s’applique, sa déclaration de performances.
Points de sélection
- Type de connecteur
- Monophasé ou triphasé
- 16 A, 32 A ou puissance supérieure
- Longueur, câble droit ou spiralé
- Câble mobile ou liaison fixe
Options disponibles
Monophasé/triphasé · droit/spiralé · 16 à 32 A+ · avec ou sans connecteur
Usage principal
Bornes résidentielles, tertiaires, parkings et flottes.
FICHE TECHNIQUE SYNTHÉTIQUE
Choisir la bonne
variante.
REPÈRES DE SÉLECTION
Mode 3 · Type 2
- Mode
- Recharge Mode 3 selon configuration
- Connectique
- Type 2, avec ou sans connecteur selon besoin
- Réseau
- Monophasé ou triphasé
- Courant
- 16 à 32 A et plus selon système et référence
Valeurs de présélection : la fiche du fabricant et le dimensionnement du projet font foi.
DOCUMENTS DE CONFORMITÉ
SELON RÉFÉRENCEDoP & marquage CE
Pour un câble destiné à être incorporé durablement à un ouvrage et couvert par EN 50575, la déclaration de performances identifie la référence et sa classe de réaction au feu.
- Référence exacte et fabricant
- Euroclasse et indices s / d / a, lorsqu’ils s’appliquent
- Fiche technique cohérente avec la DoP
- Traçabilité du produit proposé dans l’offre
| Variante | Construction | Usage / atout | À confirmer |
|---|---|---|---|
| Type 2 monophasé | Câble droit ou spiralé | Borne résidentielle ou tertiaire | Courant, longueur, extrémités |
| Type 2 triphasé | Conducteurs de puissance et contrôle | Parkings, flottes et tertiaire | Courant, section, longueur |
| Câble sans connecteur | Fourniture pour intégration | Fabrication ou maintenance de borne | Plan, homologation, essais |
Échange en français
Un interlocuteur commercial pour cadrer l’usage, la norme, la quantité et la livraison.
Offre traçable
Référence, fabricant, construction, conditionnement et performance feu sont confirmés avant commande.
Dossier documentaire
Fiche technique, DoP et marquage CE si applicables, plus REACH/RoHS selon le produit.
Logistique européenne
Expédition suivie depuis la base de Terrassa vers la France métropolitaine.
CONFORMITÉ EN FRANCE
Des performances
documentées.
La conformité dépend de la référence exacte et de son usage prévu. Pour les câbles de construction couverts par EN 50575, demandez le marquage CE, la DoP et la classe CPR. L’installation basse tension doit être dimensionnée et mise en œuvre selon la NF C 15-100 et les prescriptions du projet.
- Normes de référence
- EN 50620 · IEC 61851 · IEC 62196
- CPR
- Selon intégration à l’ouvrage
- Documents
- Fiche technique · DoP/CE si applicable · REACH/RoHS selon produit
QUESTIONS SUR CETTE GAMME
Avant de
commander.
Type 2 signifie-t-il triphasé ?
Le connecteur Type 2 peut être utilisé en monophasé ou triphasé selon le câble, la borne et le véhicule.
La longueur influence-t-elle la puissance ?
La section et la longueur influencent l’échauffement et la chute de tension. Elles doivent correspondre au courant et aux conditions d’utilisation.
DEMANDE TECHNIQUE
Votre devis pour
câble de recharge véhicule électrique.
Indiquez la section, le nombre de conducteurs ou fibres, la longueur, l’usage, le mode de pose, la classe CPR et le lieu de livraison.
